Actividad complementaria 2:
Investigar funcionamiento, terminales y partes internas de:
1.- Las terminales del SCR.
2.- Las terminales deun potenciometro.
3.- las terminales de un capacitor electrolictico.
4.- Las terminales de un diodo rectificador.
5.- Las terminales de un transformador magnetico (electrico).
Adicional mente investigar que es un disipador de calor, para transistores.
Objetivo A. Familiarizarse con el funcionamiento de un circuito de media onda de control de fase conforme por resistencia variable.

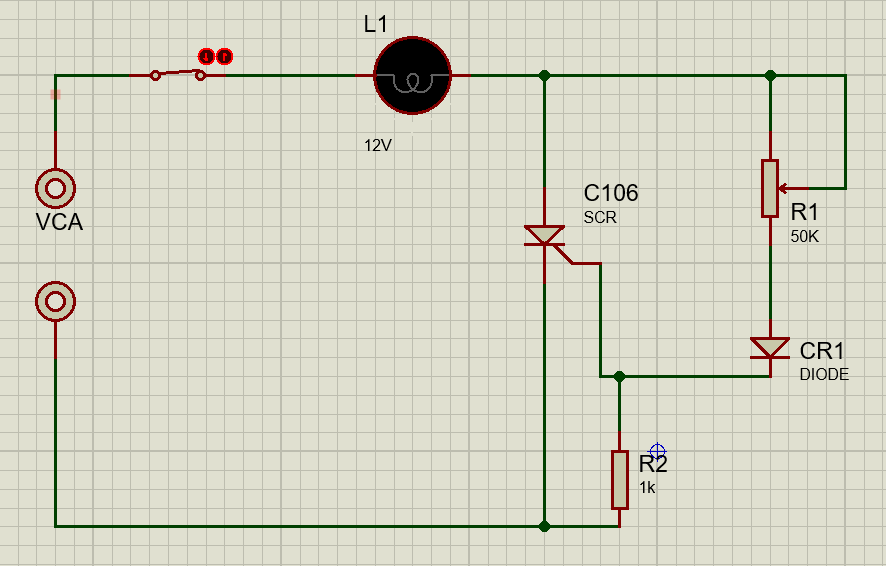

a) Observe el circuito de la Figura . Cuando se cierra S1, se aplican 6.3Vca entre el ánodo y cátodo de Q1 a través de DS1, y a través del circuito de disparo de compuerta R1, CR1 y R2. DSI representa la carga y permanece apagada hasta que Q1 dispara. RI controla la amplitud del voltaje.
b) Encienda la fuente de poder de 6.3 VeA C
c) Cierre el le interruptor S1. ¿La lámpara DSI enciende?
St. Q1 está disparado y conduce, y DSI debe de encender.
d) Observe la onda a travésde DSI utilizando el osciloscopio. Describala. Se observará el medio ciclo positivo de la onda senoidal de voltaje aplicado.
Descripción:
e) Aumente lentamente la resistencia de RI y describa lo que sucede a la media onda senoidal.
Descripción:
Conforme aumenta R1, el osciloscopio despliega una porción más pequeña de la onda del voltaje de carga hasta que sólo se despliegan los últimos 90 grados de resistencia máxima de la media onda senoidal.
f) ¿Diría que Q1 conduce durante la por- epresenta la carga y permanece apagada hasta que dispara. RI controla la amplitud del voltaje?
No. La corriente fluye y el voltaje cae a través de la carga sólo cuando Q1 está conduciendo. Dado que el osciloscopio despliega la onda de voltaje que aparece a través de la carga, también despliega el tiempo durante el cual Q1 conduce.
g) Véase a la Figura. El ángulo de conducción es la cantidad de tiempo que Q1 conduce en grados eléctricos. Registre los ángulos de conducción mínimo de 07 en su circuito. Ángulo de conducción (máx) grados. El ángulo mínimo de conducción es de noventa grados y el máximo es de ciento ochenta grados.
Ángulo de conducción(mín)= grados
Ángulo de conducción(máx)= grados
h) El retraso de disparo que introduce RI con respecto al voltaje de ánodo se conoce como retraso de fase y se expresa en grados eléctricos. En este circuito, es la diferencia entre el ángulo de conducción y 180" (retraso de fase= 180"- ángulo de conducción). Registre los valores mínimo y máximo del retraso de fase de su circuito.
Retraso de fase(mín)=
Retraso de fase(máx)=
i) ¿Cómo controla RI el retraso de fase en este circuito?
Respuesta:
R1 ajusta la amplitud del voltaje de disparo aplicado a la compuerta. En la resistencia mínima hay voltaje máximo de compuerta y retraso de fase mínimo. En la resistencia máxima hay voltaje mínimo de compuerta y retraso máximo de fase.
j) ¿Por qué RI no puede retrasar la fase a más de 90 grados?
Respuesta:
Debido a que los voltajes de ánodo y compuerta están en fase, el máximo retraso de fase sólo puede ocurrir cuando hay voltaje mínimo de compuerta con respecto al voltaje de ánodo, lo mismo ocurre en este circuito sólo cuando los dos voltajes están al máximo y R1 está ajustado al máximo.
k) ¿Diría que R1 puede controlar la potencia que entrega la carga?
Si. Ya que puede variar la duración del pulso de voltaje de carga, puede controlar la potencia máxima al igual que la potencia promedio.
