Equipo y materiales:
.- C1 -0.22uF
.- CRI, CR2 -Diodo de silicio, 1N4004
.- DS1 -Lámpara miniatura
.- Q1 -SCR, C1006B1
.- RI -Potenciómetro de 50k, 1/2 W
.- S1 -SPST
.- Placa de Componentes
Objetivo B. Familiarización con el funcionamiento de un circuito de media onda de control de fase por diodo y red RC.

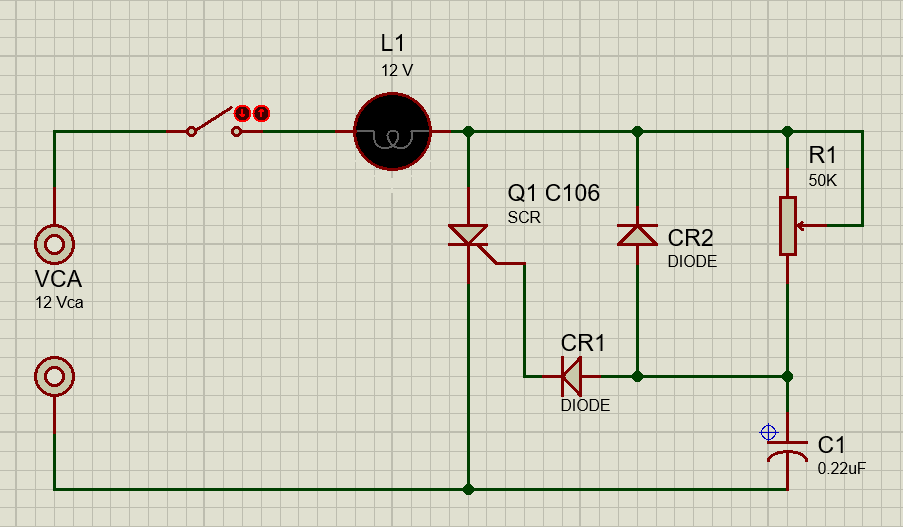

a) Construya el circuito como se muestra en la Figura y conecte una fuente de 12VCA. El punto de disparo se controla mediante la constante de tiempo RC de R1 y C1 en este circuito. C1 se carga durante el medio ciclo positivo para disparar el RCS. Se descarga a través de CR2 en el medio ciclo negativo, restaurándolo para el siguiente ciclo de carga. Con este circuito se puede variar el retraso de fase en mayor ángulo.
b) Ajuste R1 para mínima resistencia del circuito de disparo.
c) Cierre S1. ¿DS1 enciende?
Sí. El RCS está disparado y DS1 enciende.
d) Observe la onda del voltaje de carga a través de DS1 utilizando el osciloscopio. Registre el ciclo máximo de conducción.
Ángulo de conducción (máx) = grados.
El ángulo máximo de conducción es de ciento ochenta grados.
e) Aumente lentamente R1 a la resistencia máxima mientras observa la onda del osciloscopio. Registre el ángulo mínimo de conducción.
Ángulo de conducción (mín) = grados.
Su ángulo de conducción mínimo debe de ser cero grados.
f) ¿Cuáles son los valores mínimo y máximo del retraso de fase?
Retraso de fase (mín) = grados.
Retraso de fase (máx) = grados.
Sus valores mínimo y máximo del retraso de fase son cero y ciento ochenta grados.
g) ¿Por qué este circuito da mayor control del rango del retraso de fase que el circuito anterior?
Respuesta:
Su ángulo de conducción mínimo debe de ser cero grados.
El voltaje a través de C1 en este circuito es el de disparo. La cantidad y velocidad de carga se determinan por la constante de tiempo RC de RICI. Cuando R1 está fija para resistencia mí- nima, Cl se carga de inmediato cuando el voltaje de ánodo comienza a hacerse positivo, lo que hace que Q1 se dispare de inmediato. Cuando se fija a R1 para máxima resistencia, C1 se carga a una velocidad mucho más lenta con respecto al voltaje de ánodo, lo que crea un retraso entre el voltaje de Cl y el voltaje de ánodo tal que Cl jamás obtiene suficiente carga para disparar al RCS antes de que la polaridad se invierta y lo descargue. En consecuencia, el RCS permanece apagado a la máxima resistencia del circuito de carga y no se desarrolla voltaje a través de la carga.
